上一篇内容中，我们给大家介绍了UPS的概念、分类及作用

今天我们继续给大家介绍有关UPS的知识

一起来看看吧

4，UPS的结构

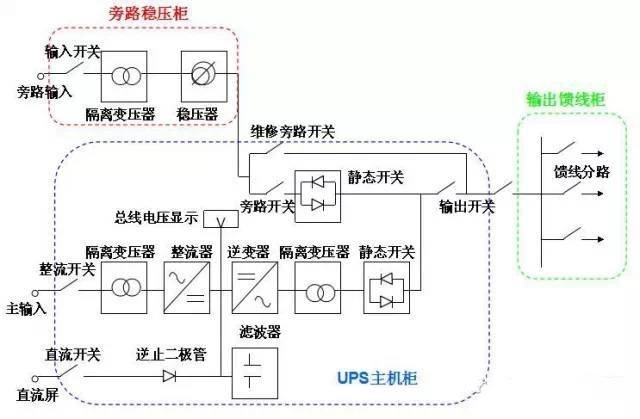

一般由电力UPS主机、旁路稳压柜、输出馈线柜等三部分组成UPS系统

下面我们简单介绍一下它各个部分的功能

整流器：

A.把交流电变为直流电，再进行滤波，然后供给逆变器

B.给蓄电池提供充电电压，充当充电器

逆变器：

使直流电（DC）转化为交流电（AC），供给负载使用

蓄电池：

蓄电池是UPS用来储存电能的装置

在市电中断时，SPU可以将直流电逆变后，为负载提供不间断电源

它的容量大小决定了UPS维持放电（供电）的时间

静态开关：

又称静止开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制

隔离变压器、稳压器：

在输入或输出部分将交流与直流隔离，稳压器除了隔离之外还有稳定电压的作用

5，UPS的运行模式

普遍可见的UPS，有4种运行模式

（1）正常操作模式：

正常交流电供应时，整流器将交流电转换为直流电，将市电中的“电源污染”消除

给蓄电池充电，再把电能供给逆变器，逆变器将直流电转换为交流电，提供更稳定的电源给负载

（2）停电模式：

当交流电源发生异常或整流器、电抗器故障时，蓄电池组提供直流电给逆变器

使交流输出不会有中断，进而达到保护负载的作用

（3）备用电源模式：

当逆变器发生异常状况如逆变器保险丝熔断、短路等故障时

逆变器会自动切断以防止损坏

若此时旁路交流电源正常时，静态开关会将电源供应转为由旁路备用电源输出给负载使用

（4）维护旁路模式：

当 UPS要进行维修或更换电池而且负载供电又不能中断时

可以先切断逆变器开关然后激活维修旁路开关

再将整流器和旁路开关切断

交流电源经由维护旁路开关继续供应交流电给负载，此时，维护人员可以安全地对UPS 进行维护
