江苏研致作为华为核心渠道商
秉承华为客户第一的价值观,致力于为客户解决各种难题和疑惑

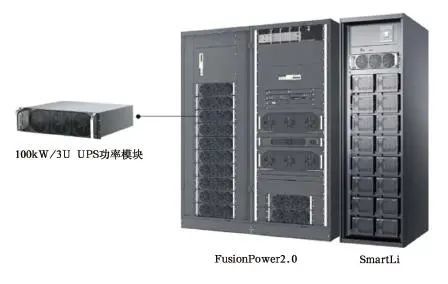

今天我们就为大家带来华为100kWUPS功率模块的三大优势
一起来看看吧
一、体积小
在体积方面,华为创新研发的助力更小体积,打造刀片级功率模块
拓扑池化研发的,体积降低40%,磁集成研发的,电感体积降低20%
对于传统拓扑,AC/DC和充放电器DC/DC是分开回路,采用高频率开关器件控制(0切换)
所以DC/DC要做得很大
而华为拓扑池化的设计思路是DC/DC充电和整流拓扑复用
磁集成就是减少整流逆变中电感的体积
通过该技术,可以将整流逆变中的电感体积降低20%
二、热耗小
华为100kWUPS功率模块采用三电平于交错并联拓扑架构、先进器件优化及数字控制技术降损耗
传统UPS大都采用两电平或者工频机的6脉冲或12脉冲
这已经被证实器件损耗高,体积大
三电平技术优势明显,三电平拓扑IGBT、二极管和电感两端电压只有两电平的一半
耐压低的IGBT和二极管具有更低的开关损耗和导通损耗
器件数量合适,综合损耗低
而采用拓扑的交错并联技术,可以进一步降低功率器件纹波和损耗,减少滤波电器件的体积和损耗
交错并联技术可以降低IGBT和二极管的纹波电流,从而降低器件损耗;减少滤波电感及电容的损耗、数量和体积
优异性能后降低滤波器件损耗
三、散热强
通过优异的散热设计,保障了华为100kWUPS功率模块强大的散热能力
40摄氏度下,也能保持长期不降额工作
通过先进的计算流体动力学软件进行仿真,预测器件、单板和系统的风速及温度场
给出合理的布局、风道及风扇选型方案
指导PCB和结构设计,然后不断通过实验验证、优化,得到优异性能优的散热方案
为了增强散热效果,华为通过系统和部件极致设计及布局实现超强散热能力
在散热器上设置波纹,增强对流散热系数,散热能力可提升10%
而通过风扇与风道合理匹配,精细化风量控制等措施,风扇的散热能效比得到了大幅提升
华为通过“海洋式”温度采样与数据运算,多点无死角调控散热
器件全覆盖全工况测试,IGBT、电感、二极管和母线电容温度裕量大
