蓄电池可供利用容量和放电大小的关系

目前在UPS电源中所用的小型铅酸电池的典型容量规格之一为：12V,6Ah/20hr。

它表明该电池输出电压为12V。

其标称容量为6Ah,

这一指标是指把该电池组置于以20小时的恒流放电速率的条件下进行放电，

一直放电到它的输出电压为10.5V时，

所测量得到的总的安培小时数来计量的。

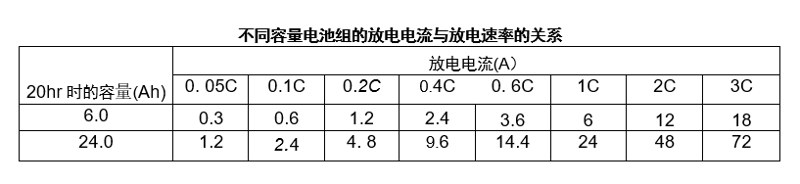

放电速率c=电池组的实际放电电流（A）/电池组的标称容量（Ah）。

如果蓄电池以“1C”的速率放电,就意味着该蓄电池的放电电流以等于该蓄电池的额定容量的绝对值进行放电。

例如:对于一个额定容量为24Ah的蓄电池若“1C”速率放电，

它的实际放电电流应为24A（安培）。

电池的放电电流越小，

电池的输出电压能维持稳定的时间也越长。

放电电流越大，电池维持其输岀电压稳定能力也差。

例如：对24Ah/20hr电池组，当放电电流为1. 2A 时，

其输出电压可在长达5小时的时间内维持在12V以上。

若将放电电流增大到24A,

则该电池仅能在约10分钟时间内维持输出电压在12V以上。

超过这一正常放电工作时间，

电池输出电压将迅速下降，

当电池的电压下降到对应这种放电速率的临界放电电压约9.2V时，

必须停止放电。否则，将会造成电池被过度放电。

并对电池的使用寿命产生非常不利的影响。

实践证明，当放电电流超过2C时，

它不仅会大大缩短电池电压稳定工作时间，

而且还会在接通负载的瞬间造成电池输出电压的迅速跌落。

例如，同是24Ah/20hr电池，

若以7C 的速率放电的话，

在接通负载的瞬间，

电池组的输出电压将马上从12V降至10.2V左右，

而且电池维持在10. 2V的时间也只有20秒左右。

若在此条件下继续放电，

当放电时间超过50秒时，

电池组的输出电压将迅速下降至0V左右，

这很有可能造成电池的永久性损坏。

由此可见:控制好放电电流，

尽量避免大电流放电是延长电池寿命的重要因素。

从上面分析可以看到，

蓄电池的实际可供利用的容量（安时数）与电池组的放电电流大小密切相关。

为了使读者对蓄电池的放电电流大小对蓄电池实际可供释放的容量的影响有个明确的数量概念，

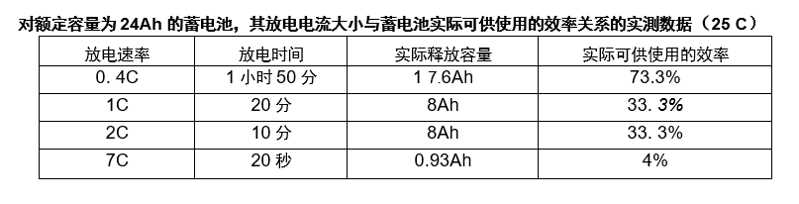

我们对24Ah蓄电池的放电特性进行了实测。

蓄电池的放电时间定义为：

当蓄电池以规定电流进行恒流液电时，

蓄电池的端电压从12V下降到它所允许的临界电压时所经过的时间，

如果我们把蓄电池在特定放电电流下进行放电时所能释放的实际容量与它的额定容量的比值定义为该蓄电池的可供使用的效率的话，

我们可以经易得出：

当容量为24Ah 的蓄电池以0.4C的速率放电时，

它的实际可供使用的效率为73. 3%。

同样的电池，

当它的放电电流速率为7C时，

它的可供使用效率仅为4%。

由此可见，

在UPS电源的使用过程中，

过度的大电流放电工作方式是应该尽量避免的。
